振動時效系統配置
C型卡具 我們采用45號彈簧鋼鑄造而成,增加其內在韌性、剛度,提高使用壽命。開口尺寸200mm。
激振器 電機采用技術,是國內采用內缸套外鋁合金復合機殼技術,電機具有功率大、重量輕、散熱快、功耗小,可靠性高、防振等特點的永磁無槽直流電機。
偏心箱采用鋁合金外殼,高碳鋼偏心塊精密組合而成;整機重量輕,人性化易安裝;高碳鋼偏心**損、力量大、壽命長;偏心無*可調,調節范圍寬,激振力可滿足于從幾公斤到三百噸構件的時效處理,真正做到一機多能,從而降低客戶的投資成本;
采用電磁計數器,計數到0.1%,電磁計數器安全**,相對于光耦計數可以有效的防止電機在時效處理過程中產生抖動而影響計數不準確及電流過高燒壞計數器等。
激振器內置四個軸承,兩個大軸承選用德國FAG**進口的高速防振軸承,兩個小軸承選用日本NSK**進口的調心滾子軸承,承載能力大,剛性好,有效的保證電機的工作時間長,延長使用壽命;
熱敏繪圖儀 該儀器采用目前*上的熱敏打印機機芯,外型美觀,操作簡單,自動記錄振動時效處理參數,并在同一坐標系內打印出處理前、后應力參數圖形,應力參數對比直觀,圖形可靠,便于存檔,是目前市場同類產品無法比擬的繪圖打印紀錄設備。
移動操作臺 使用移動操作臺可以快速的將設備安裝到工廠任何地方進行時效,大大節約了設備來回搬運時間,同時大大提高工作效率。
橡膠墊 用于支撐工件,減少能量消耗,保障振動效果。選用順丁橡膠作為基本材質,經硫化處理將具有塑性的半成品制成高彈性,適用于振動時效設備的終產品。順丁橡膠具有耐寒性、**性和韌性強、彈性好,動負荷下發熱少,耐老化性等特點。
拾振器 設備采用國家實驗室級振動加速度傳感器,屏蔽線,靈敏度高,抗干擾性強。

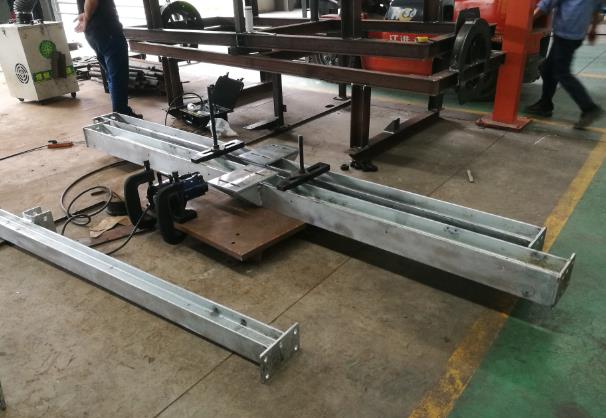

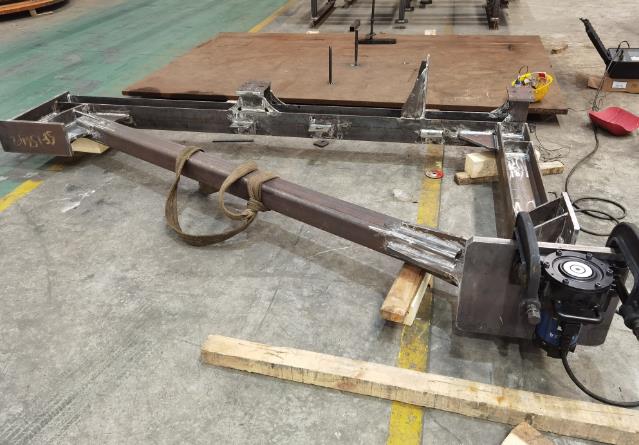

振動時效技術的作用及原理
1、振動時效的技術作用
振動消除應力技術(又稱振動時效技術),在我國已應用20個年頭,全國已有1500多家企業在應用,應用的范圍相當廣泛,有機床、重型機械、冶金設備、造船、航天、鐵路、化工機械、汽車制造、核工業等機械構件都可以采用振動時效來消除應力,代替原熱時效工藝。其技術作用為:
①降低鑄件內應力20%以上,降低焊接構件內應力30%以上(這是國家機械行業標準JB/T10375-2002中規定的值)。
②防止或減少鑄件、焊接構件等的變形,以保持精度。
③減少或延緩構件在使用中產生裂紋。
④提高焊接構件疲勞壽命40%以上。
2、關于振動時效消除應力的原理
近二十多年來,國內外出現了“振動處理技術”用來調整金屬構件內的殘余應力,以代替熱處理技術,它屬于機械作用法。這種新技術在國外被稱做“Vibratory Stress Relief Method”(簡稱VSR)。由于這種方法可以降低或均化金屬構件內的殘余應力,因此可以提高構件的使用強度,減少變形,可以防止或減少由于熱處理和焊接產生的微觀裂紋。特別是在節省能源、處理時間上具有明顯效果,因此被許多國家大量使用。
振動消除應力實際上就是用周期的動應力疊加,使局部產生塑性變形而釋放應力。振動處理時,通過激振器對被處理金屬構件施加一動應力,如果動應力幅與被處理的金屬構件上某些點所存在的殘余應力之和達到或*過材料的屈服**時,這些點將產生晶格滑移,盡管宏觀上沒有達到屈服**,也同樣會產生微觀的塑性變形,而且這種塑性變形往往是**發生在殘余應力的點上,使這些點受約束的變形得以釋放從而降低了殘余應力。這就是振動時效消除殘余應力的機理。即
σ動+σ殘>σs
式中:σ動——施加在被處理件上的周期動應力。
σ殘——被處理件中的殘余應力。
σs ——被處理件材料的屈服**。
根據上述機理和大量實踐,表明振動時效的一個**特點是:高應力降低的比例大,特別是應力集中處,殘余應力降低快。
由于振動時效的上述作用,使該項技術得到廠礦企業和國家的重視和認可,1991年**了國家行業標準JB/T5928.91(現實行JB/T10375-2002),并在1993年被國家科委批準為“科技成果**推廣計劃”項目,在全國普遍推廣。特別是振動消除應力近幾年運用到國防、航空、航天等高新技術中,其中高速鐵路,航天飛機發行架均采用了振動消除應力技術。
VSR-08振動消除應力系統技術參數附件
1.技術特點
VSR-08型振動消除應力系統
本控制系統選用工業控制機機箱,具有良好的擴展性和可靠性,確保主機及技術資料安全;抗電磁場干擾能力強,保證系統在*加惡劣的工業現場正常、可靠運行;
操作系統板為自主研發的新式系統控制方式、嚴格的選用**進口元器件,優化了我們產品的結構并確保系統的運行;
嵌入式程序編入,可根據用戶反饋信息進行產品改進升級。
本系統供電電源電壓為交流220V±10%,無需供電,方便隨時隨地都可操作。
真彩液晶顯示
采用高清晰、高亮度、真彩大屏幕液晶顯示終端,工藝參數、特性曲線跟蹤顯示,可同時觀察曲線的變化情況;
全自動工作模式
全智能化設計(一件操作),該功能具有操作簡便,容易掌握之特點。當系統打開總電源開關后,按下啟動鍵,自動升速,自動判斷諧振峰,自動選擇處理時間,自動采集振動信號時時在線統計、分析,選擇有效激振頻率,完成整個工藝過程,并自動繪制整個振動時效工藝曲線。
全程參數跟蹤
在時效處理過程中,可對時效處理曲線及振幅、電流等參數變化實時監測,可以方便快捷的隨時掌控時效處理的全過程。
