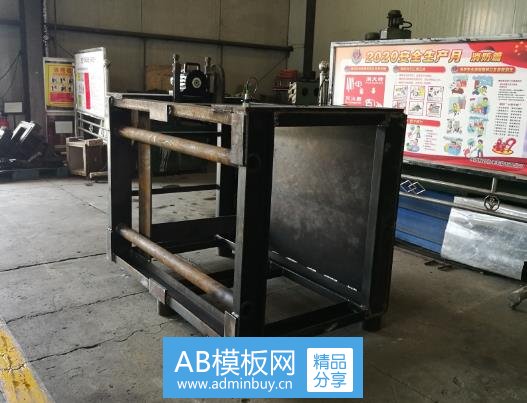

實踐振動時效替代熱時效后可節約能源90%以上，提高抗變形能力30%以上，尺寸穩定性提高30%以上，疲勞壽命提高20%以上。處理時效通常只需15—45分鐘，不分場地，不受工件尺寸、形狀、重量等限制，可處理幾公斤至幾百噸的工件。便攜工件不需運輸可就地處理，可插在任何工序之間進行處理。采用振動時效可提高工效幾十倍，它具有減少環境污染、縮短生產周期、改善勞動條件、工藝簡便等優點振動時效適應于碳素結構鋼、低合金鋼、不銹鋼、鑄鐵、有色金屬（銅、鋁、鋅及其合金）等鑄件、鍛件和焊接件及其機加工件。
技術特點：
VSR-30型振動消除應力系統
振動時效系統采用高精度電機控制系統，液晶顯示，數據打印輸出。
全自動工作模式
運用的數字信號處理技術，對拾振器采集的振動信號進行實時在線統計、分析，選取有效的激振頻率，可全自動完成振動時效工藝過程，自動繪制振動時效工藝曲線及工藝參數；
可預置局部頻帶掃頻
系統有效工作頻率為2000-8000轉/分之間，可任意設置掃頻區間實行自動時效處理。從而實現頻帶掃頻，提高工作效率。
手動快速掃頻，手動時效
振動時效重要的工藝參數為：激振頻率、激振力、實效時間、激振器及拾振器的裝夾位置。任何設備均不可預知構件的時效要求，更不可能判定構件的有效振型，從而確定合理的時效參數。只有操作人員根據時效要求，觀察構件的各階振型，選擇有效的工藝參數。采用手動工作方式，可快速了解構件的特性，選取合理的激振及拾振位置，確定的激振頻率和激振力。同時，為了滿足批量構件及簡單構件的時效要求，被系統增設了手動時效功能，可自動繪制時效曲線及相關數據，為產品檢查提供宏觀依據，時效時間可在線任意調整。
VSR-08振動消除應力系統技術參數附件
1.技術特點
VSR-08型振動消除應力系統
本控制系統選用工業控制機機箱，具有良好的擴展性和可靠性，確保主機及技術資料安全；抗電磁場干擾能力強，保證系統在更加惡劣的工業現場正常、可靠運行；
操作系統板為自主研發的新式系統控制方式、嚴格的選用原裝進口元器件，優化了我們產品的結構并確保系統的運行；
嵌入式程序編入，可根據用戶反饋信息進行產品改進升級。
本系統供電電源電壓為交流220V±10%，無需供電，方便隨時隨地都可操作。
真彩液晶顯示
采用高清晰、高亮度、真彩大屏幕液晶顯示終端，工藝參數、特性曲線跟蹤顯示，可同時觀察曲線的變化情況；
全自動工作模式
全智能化設計（一件操作），該功能具有操作簡便，容易掌握之特點。當系統打開總電源開關后，按下啟動鍵，自動升速，自動判斷諧振峰，自動選擇處理時間，自動采集振動信號時時在線統計、分析，選擇有效激振頻率，完成整個工藝過程，并自動繪制整個振動時效工藝曲線。
全程參數跟蹤
在時效處理過程中，可對時效處理曲線及振幅、電流等參數變化實時監測，可以方便快捷的隨時掌控時效處理的全過程。
工藝報告打印
系統自帶打印機，自動生成時效曲線數據工藝報告并現場打印。
設備故障自動提示功能
該系統設計有自動判斷故障現象功能，當設備出現故障時，該功能可自動打印出故障發生的原因及處理方法
系統保護程序
采用雙保險及自我保護程序，智能化時效加速度、電流等參數出現異常情況及過高或負載過大時，系統啟動自我保護程序進入待機狀態。有效避免了設備的損害。
VSR-90振動時效消除應力系統
VSR-90型振動消除應力系統是應用計算機數字信號處理技術，以與基本振動時效機理更貼切的數字模型為基礎，并融入大量實踐數據開發的具備動應力分析的新概念產品，創造了振動時效前沿工藝設備理念。并配有通用設備具有的功能。
該系統在生產過程中嚴格按著GB/T25713-2010《機械式振動時效裝置》標準制造，試驗數據不通過處理，直接轉入Windows操作系統的計算機進行打印、查閱、保存.
1、全智能化設計（一件操作），掃頻范圍設定、判定時效效果等多種時效模式，全部實現智能化，可以滿足各種類型復雜構件的特殊要求。
2、在線自動跟蹤調整時效諧振點，使其達到諧振狀態。
3、全程動應力分析，使其達到時效效果。
4、全過程效率優化，包含工藝流程和完整的現場工藝圖表及數據，自動存儲便于提取查閱。設有多個USB接口可以實現無紙化辦公。
5、全過程柔性控制，既節約時間又提高了激振器的使用壽命。
6、以工控機為平臺利用windowsxp操作系統，便于應用已有的各類數字化成果和產品升級。試驗數據可不經轉換或不需軟件，直接利用Windows操作系統的計算機進行查看、編輯、打印。
7、時效過程中，電機轉速、電流、加速度值，掃頻、時效曲線實時在屏幕顯示。自動優選振動參數。
8、采用10.8寸觸摸真彩液晶顯示器，實時顯示曲線參數，時效參數圖形化處理，人機對話直觀，操作簡單。
9、主機采用美國派力肯便攜機箱，緊固耐用、抗摔抗沖擊、防水防塵、抗化學腐蝕、耐高溫、具有電磁屏蔽和自動調節內外壓差，適用于任何極端環境。
10、獨創的快速智能掃頻，掃頻精度高、無數據遺漏，同類產品掃頻速度提高5倍以上。
11、獨創的窗口式觀察掃頻，快速了解構件的諧振特性。
12、智能跟蹤時效過程，可調節諧振曲線圖表大小。
13、自動生成時效曲線數據工藝報告，標準word文檔，即可現場打印或儲存、拷貝及編輯工件名稱編號。
14、工藝文件保存和調用，可儲存數千組時效曲線及工藝報告，提供同類型構件標準化工藝和提高工作效率。
15、激振器偏心采用鋁合金箱體，德國進口高速防振軸承。采用防振永磁無槽直流電機，重量輕、激振力大、持久耐用。時效范圍從幾公斤至三百噸。
16、內存設備操作手冊，方便操作人員調閱；
17、智能化監控時效加速度、電流等參數，誤操作情況下，停機自動（保護）提示，輸出屏幕給出事故原因，給出處理辦法。
（二）、VSR-90振動時效系統技術參數
轉數范圍：2000 R/Min-10000 R/Min；
激振力調整范圍：0-50KN；
電機額定功率：1500W；
適宜處理工件重量：≤30噸
穩速精度：±1R/Min；
加速度量程：0-50.0g；
電機額定電流：15A；
電機額定電壓：100V；
供電電源電壓：交流220V±10%，50HZ±4%；
絕緣等級：E級；
工作條件：環境溫度：-10℃—+40℃；相對濕度：不大于80%（25℃）；
（三）、VSR-90振動時效系統組成清單如下：
序號 產品及服務名稱 單位 數量 備注
1 振動消除應力設備主機 臺 1
2 激振器 臺 1
3 拾振器 只 1
4 橡皮墊 只 4
5 彈簧鋼卡具 只 2
6 保險絲 只 10
7 電機控制線 組 1
8 隨機工具一套 套 1
9 拾振器傳感信號線 根 1
10 熱敏打印紙 卷 4
11 培訓資料 套 1
12 電源線 根 1
