從宏觀角度分析振動時效使零件產生塑性變形，降低和均化余應力并提高材料的抗變形能力，無疑是導致零件尺寸精度穩定的基本原因。從分析余應力松馳和零件變形中可知，余應力的存在及其不穩定性造成了應力松馳和再分布，使零件發生塑性變形。故通常采用熱時效方法以消除和降低余應力，特別是危險的降值應力，振動時效同樣可以降低余應力，零件在振動處理后余應力通?？山档?0—80%，同時也使峰值應力降低使應力分布均勻化。
從微觀方面分析振動時效可視為一種以循環載荷的形式施加于零件上的一種附加動應力，眾所周知工程上采用的材料都不是理想的彈性體，其內部存在著不同類型的微觀缺陷，鑄鐵中更是存在著大量形狀各異的切割金屬基體的石墨。故而無論是鋼、鑄鐵或其他金屬，其中的微觀缺陷附近都存在著不同程度的應力集中，當受到振動時，施加于零件上的交變應力與零件中的余應力疊加。當應力疊加的結果到一定的數值時，在應力集中嚴重的部位就會超過材料的屈服極限而發生塑性變形。這種塑性變形降低了該處余應力降值，并強化了金屬基體，而后振動又在一些應力集中較嚴重的部位上產生同樣作用，直至振動附加應力與余應力疊加的代數和不能引起任何部位的塑性變形為止，此時振動便不再產生消除和均化余應力及強化金屬的作用。
振動時效技術在108噸礦用重型汽車車架上的應用經過多次的試驗研究，采用振動時效技術降低108噸汽車車架焊接殘余應力方面取得了顯著的效果。
試驗證明，只要振動時效參數選擇合理，完全可以用振動時效代替熱時效，提高焊接構件疲勞壽命。特別是對108噸汽車車架（全長L=9001mm，重約10噸）等大型焊接構件（見圖14），具有比熱時效方便、省時、節約能源等突出特點。

通過工藝試驗確定振動時效工藝規程
工藝試驗的目的在于給出合理的振動時效工藝參數，制定生產實用型的振動時效工藝規程。其目標是降低車架焊接殘余應力，以便給出振動時效工藝參數。
根據工藝試驗結果確定工藝規程如下：
1．支撐方式

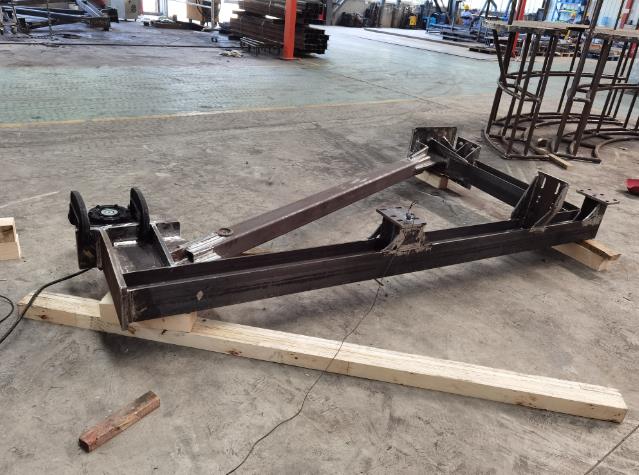

為使車架易于繞中橫梁軸扭振和使兩縱橫梁沿水平方向扭振而采用三點支撐：在龍門梁底部及兩側梁舉升軸座下各放一根枕木形成穩定的三點支撐方式。
2．激振點的確定
根據結構型式確定三個激振點，車架前保險杠端點、龍門梁前懸掛板車架縱梁后氮缸懸掛板（激振器夾在縱梁后氮缸掛板上）。
3．工藝參數的制定（見表15工藝參數表）
4．振動時效工藝程序
①將車架按規定方式放好，并墊好枕木支撐。
②將振動時效裝置的激振器垂直固定在縱梁后氮缸懸掛板上，并使激振器平面與縱梁垂直，在另一縱梁后氮缸懸掛板垂直方向上固定拾振器。
③掃頻：先將激振器偏心調到一檔，然后開機自動掃描，畫G-f曲線（見圖15）。
④時效處理：將激振器偏心調整到三檔，開機后將頻率調到6350RPM，仔細觀察車架處于振動狀態后，開始時效處理，時間15分鐘，同時繪出G-t曲線（見圖15）。
停機后，重新開機并將頻率調到8750RPM進行再次時效處理，時間15分鐘，同時繪出第二條G-t曲線（見圖15）。
⑤掃頻：停機后將激振器偏心調回到一檔，然后再開機自動掃頻，同時繪出振后的加速度頻率曲線（紅線）。
⑥自動停機后，將激振器移到另一側龍門梁前懸掛板上固定，其振動平面與龍門梁平行。按上述程序做同樣的時效處理：掃頻時激振器調到一檔，時效時激振器調到三檔。時效時間為10分鐘。重新繪出一張G-f、G-T曲線圖來，至此時效完成。
整個處理時間為40分鐘，加上裝卡，調試時間約80分鐘。共有兩個激振點，三個激振頻率。
每個車架振動時效處理完成后，可以獲得兩張曲線圖以供存檔。
停機后填寫時效工藝卡片，并附以上述兩強時效曲線圖，以供檢查。
轉數范圍：2000 R/Min-8000 R/Min；
激振力調整范圍：0-50KN；
電機額定功率：1500W；
適宜處理工件重量：≤30噸
穩速精度：±1R/Min；
加速度量程：0-50.0g；
電機額定電流：10A；
電機額定電壓：150V；
供電電源電壓：交流220V±10%，50HZ±4%；
絕緣等級：E級；
工作條件：環境溫度：-10℃—+40℃；相對濕度：不大于80%（25℃）；

振動時效設備的構造原理
振動時效技術應用需要有專門的振動時效設備，振動時效設備大體上由控制器，激振器，傳感器等三部分組成。
一、控制器：控制器是振動時效裝置的心臟，它的主要功能是控制激振器上的電動機按操作者得指令要求運轉，并吧測得的有關數據給予顯示和打印，控制器的技術指標代表著整體設備的水平。
控制器一般由CPU板、控制板、硬件、顯示板和打印機等組成。原有的控制器一般是通過大量的電子元件之間的控制實現控制器的基本功能，

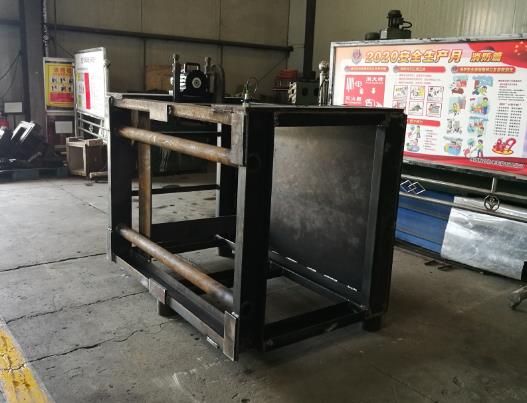

二、激振器：激振器是振動時效裝置的執行部分，對于構件的振動時效處理，就是通過激振器來完成的。激振器主要有調速電機、偏心塊和偏心箱組成，電機的轉速及升降的速度是由控制器來控制的，電機帶動偏心兩可調的偏心塊運轉，產生一定的周期激振力，激振力通過偏心箱作用在被時效的工件上，以實現對工作的振動時效處理。
三、傳感器：傳感器是用來測試工件的振動情況的，它將工件的實際振動變成電信號傳輸給微機處理，幫助微機實現對工件的振動監視。
HK系列振動時效裝置是根據十多年的振動時效實際工作經驗，并對包括美國馬丁公司產品在內的多種振動時效裝置的實際長期使用、摸索、研究后，結合建偉成熟的振動時效理論及工藝研究而研制成功的具有全自動專家系統控制體系的振動時效裝置，它與現有的振動時效裝置相比，突出的優點是：
1.控制其中的專家系統會自動地確定振動時效工藝參數，如果是操作者自己選擇參數，當參數不合適時，控制器會自動關機，并告知不合適的原因，指示您再調整。
2.對振動處理的數據及曲線，微機先記憶起來，然后按操作者的需求方式給予打印。
3.由于采用的是軟件控制，所以控制器不僅具有可編程功能，而且電子元件個數大大減少，故障率極低，又由于采用的插板式結構，即使一般人員維修起來也特別方便。
4.由于激振器各部分是經過嚴格挑選的，所以其可靠性大大提高。
5. 一臺控制器各可控制多種規格的激振器。
6.時效過程中動態檢測工件應力的消除情況，做到適時停機。

回轉臂、底座是連鑄機上的主要部件，由厚鋼板焊接而成，具有較大的焊接應力，必將造成應力腐蝕破壞，結構設計中提出對其進行時效處理。根據現場條件選用振動處理方法，確定如下具體實施方案：
1．對回轉臂、底座進行現場振動時效處理；
2．分別做振前、振后的焊接殘余應力檢測，測試方法采用“盲孔法”按國家行業標準JB/T10375-2002評定效果。
3．給出檢測報告。
在貴廠技術人員積極配合下，此項工作已全部完成，特此提出如下報告：
一、振動時效處理對金屬構件的作用
振動時效又稱振動消除應力，是對具有殘余應力的金屬構件做振動處理，使構件在共振頻率下振動。當構件產生共振時，構件將按一定的振型產生彈性變形，當這個彈性變形與構件原有受約束的彈性應變相疊加時，高應力區進入了材料的屈服極限，使這些受約束的彈性應變（即產生殘余應力的應變）轉化成塑性應變，使約束得到緩解而釋放應力。因此可以說振動時效是通過共振使構件受約束的應變得到釋放，而降低和均化應力的。
振動時效既然可以降低和均化應力，則必然可以消除或降低殘余應力對構件的影響。通過大量的實驗和工程實際應用已充分證明它的如下技術作用：
1．降低和均化應力，消除應力集中，防止或延緩裂紋的發生；
2．防止或減少構件的變形；
3．防止或減少應力腐蝕；
4．可以提高焊縫的抗疲勞特性，提高使用壽命。
由于振動時效具有上述的作用，且具有操作簡便、節能、實用性強等特點，因此得到廣大企業的歡迎。目前全國在造船、冶金、機械制造、礦山機械、航空、鐵路、機床制造等行業已廣泛應用，同時也受到國家的重視和認可。2005年制定了國家行業標準JB/T5926-2005，并在2006年被國家經貿委批準為“科技成果重點推廣計劃”項目，在全國普遍推廣。
二、回轉臂振動時效處理
1．振動時效處理
a．主振：根據工件的結構特點采用對角十字四點支撐，激振點在A處，拾振點在B處，具體位置見圖2。預置掃頻范圍6200RPM/min全自動處理。時效時間33分鐘，偏心檔位10檔，振動特性曲線見圖1。
b．振動：原支撐不變，激振點、拾振點旋轉90°采用手動處理，激振頻率5863RPM/min，時效時間30分鐘，偏心檔位不變。
2．殘余應力檢測：為了驗證振動時效效果，對構件做振前、振后焊接殘余應力測試。測試方法選用盲孔松弛法，測點選擇14點，
轉數范圍：2000 R/Min-8000 R/Min；
激振力調整范圍：0-50KN；
電機額定功率：1500W；
適宜處理工件重量：≤30噸
穩速精度：±1R/Min；
加速度量程：0-50.0g；
電機額定電流：10A；
電機額定電壓：150V；
供電電源電壓：交流220V±10%，50HZ±4%；
絕緣等級：E級；
工作條件：環境溫度：-10℃—+40℃；相對濕度：不大于80%（25℃）；
提供重大及重點工程項目的大型金屬結構的振動時效現場技術咨詢與技術服務；
提供余應力檢測服務，保證檢定結果的真實性及性；
提供各種金屬材料的材料力學性能檢驗，結構設計和強度分析檢驗，疲勞強度和疲勞壽命試驗；
提供不銹鋼及鋁合金等材料的振動時效處理及余應力檢測；
為用戶的金屬結構件提供現場振動時效處理；
為您提供振動焊接服務；
