提供重大及重點工程項目的大型金屬結構的振動時效現場技術咨詢與技術服務；
提供余應力檢測服務，保證檢定結果的真實性及性；
提供各種金屬材料的材料力學性能檢驗，結構設計和強度分析檢驗，疲勞強度和疲勞壽命試驗；
提供不銹鋼及鋁合金等材料的振動時效處理及余應力檢測；

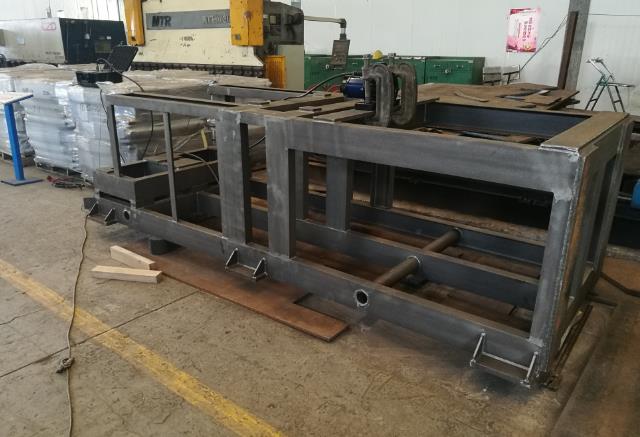

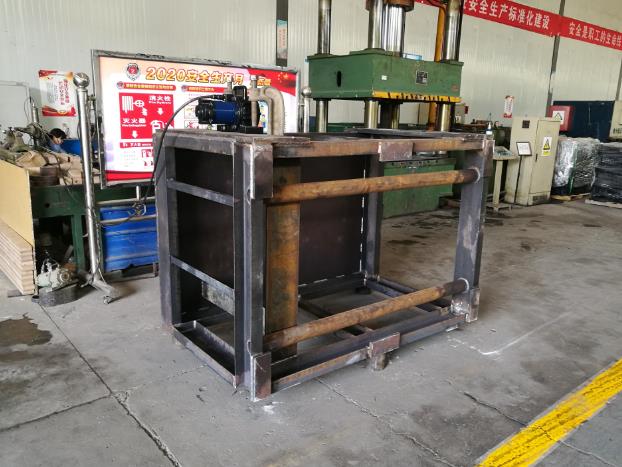

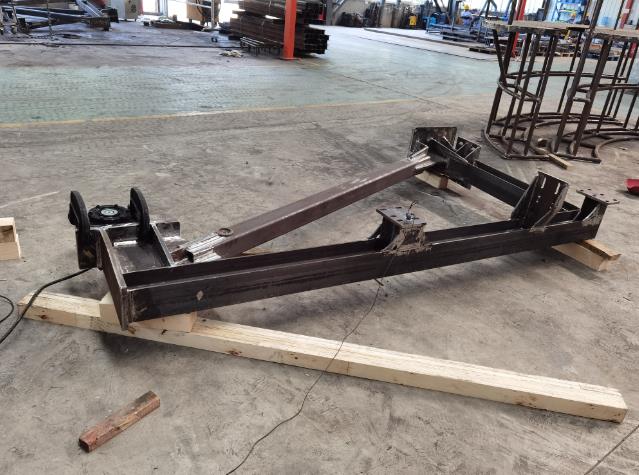

為用戶的金屬結構件提供現場振動時效處理；
為您提供振動焊接服務；
回轉臂、底座是連鑄機上的主要部件，由厚鋼板焊接而成，具有較大的焊接應力，必將造成應力腐蝕破壞，結構設計中提出對其進行時效處理。根據現場條件選用振動處理方法，確定如下具體實施方案：
1．對回轉臂、底座進行現場振動時效處理；
2．分別做振前、振后的焊接殘余應力檢測，測試方法采用“盲孔法”按國家行業標準JB/T10375-2002評定效果。
3．給出檢測報告。
在貴廠技術人員積極配合下，此項工作已全部完成，特此提出如下報告：
一、振動時效處理對金屬構件的作用
振動時效又稱振動消除應力，是對具有殘余應力的金屬構件做振動處理，使構件在共振頻率下振動。當構件產生共振時，構件將按一定的振型產生彈性變形，當這個彈性變形與構件原有受約束的彈性應變相疊加時，高應力區進入了材料的屈服極限，使這些受約束的彈性應變（即產生殘余應力的應變）轉化成塑性應變，使約束得到緩解而釋放應力。因此可以說振動時效是通過共振使構件受約束的應變得到釋放，而降低和均化應力的。
振動時效既然可以降低和均化應力，則必然可以消除或降低殘余應力對構件的影響。通過大量的實驗和工程實際應用已充分證明它的如下技術作用：
1．降低和均化應力，消除應力集中，防止或延緩裂紋的發生；
2．防止或減少構件的變形；
3．防止或減少應力腐蝕；
4．可以提高焊縫的抗疲勞特性，提高使用壽命。
由于振動時效具有上述的作用，且具有操作簡便、節能、實用性強等特點，因此得到廣大企業的歡迎。目前全國在造船、冶金、機械制造、礦山機械、航空、鐵路、機床制造等行業已廣泛應用，同時也受到國家的重視和認可。2005年制定了國家行業標準JB/T5926-2005，并在2006年被國家經貿委批準為“科技成果重點推廣計劃”項目，在全國普遍推廣。
二、回轉臂振動時效處理
1．振動時效處理
a．主振：根據工件的結構特點采用對角十字四點支撐，激振點在A處，拾振點在B處，具體位置見圖2。預置掃頻范圍6200RPM/min全自動處理。時效時間33分鐘，偏心檔位10檔，振動特性曲線見圖1。
b．振動：原支撐不變，激振點、拾振點旋轉90°采用手動處理，激振頻率5863RPM/min，時效時間30分鐘，偏心檔位不變。
2．殘余應力檢測：為了驗證振動時效效果，對構件做振前、振后焊接殘余應力測試。測試方法選用盲孔松弛法，測點選擇14點，
轉數范圍：2000 R/Min-8000 R/Min；
激振力調整范圍：0-50KN；
電機額定功率：1500W；
適宜處理工件重量：≤30噸
穩速精度：±1R/Min；
加速度量程：0-50.0g；
電機額定電流：10A；
電機額定電壓：150V；
供電電源電壓：交流220V±10%，50HZ±4%；
絕緣等級：E級；
工作條件：環境溫度：-10℃—+40℃；相對濕度：不大于80%（25℃）；

岔管振動時效處理效果評定
從振動時效A~t曲線及振前、振后A~f曲線對比可以看到：A~t曲線升高后降低然后變平；振后A~f曲線較振前峰值頻率左移（5195r/min左移至5170r/min），帶寬明顯變窄，根據JB/T5926—91《振動時效工藝參數選擇及技術要求》中4.1.2條判定，該工件通過振動時效已取得了較好的效應效果。
4 結語
白水坑水電站已于2003年6月順利正式并網發電，壓力輸水系統運行正常。本次的鋼岔管振動時效消除應力處理結果，通過比照有關振動時效處理標準，并對處理后所有焊縫進行超聲波探傷，證明振動時效技術在降低及均化至消除岔管殘余應力方面，是一種簡便、有效、節能（無需燃煤）、快捷的先進工藝，無運輸問題，不受工件尺寸、重量、結構、場地的限制，十分值得應用與推廣。
振動時效工藝技術在水工金屬結構、水力機械制造行業已有較多的應用，并在水輪發電機組構件中取得了明顯成效。隨著越來越多鋼岔管的使用，這項技術將越來越體現其應用價值。但振動時效工藝處理結果，是根據國家標準對照振動時效處理曲線及圖形來判定效果，雖可靠但沒有量化指標。為了更為直觀地反映殘余應力的降低、均化以及消除情況，建議制定振動時效工藝方案時，增加振前、振后對殘余應力進行測試的內容。這一措施是切實可行的。
參考文獻
[1] JB/T5926—91，振動時效工藝參數選擇及技術要求[S].
[2] DI5017—93，壓力鋼管制造安裝及驗收規范[S].
[3] 全國振動時效技術推廣中心。全國振動時效技術（VSR）論文集[C].
轉數范圍：2000 R/Min-8000 R/Min；
激振力調整范圍：0-50KN；
電機額定功率：1500W；
適宜處理工件重量：≤30噸
穩速精度：±1R/Min；
加速度量程：0-50.0g；
電機額定電流：10A；
電機額定電壓：150V；
供電電源電壓：交流220V±10%，50HZ±4%；
絕緣等級：E級；
工作條件：環境溫度：-10℃—+40℃；相對濕度：不大于80%（25℃）；

振動時效與熱時效比較
振動時效與熱時效比較具有節約能源、投資少、工藝簡便、減少環境污染、效率高等優點。
1．操作時間對比：熱時效108噸汽車車架需用24小時（舊燜火窯已經報廢拆除），而振動時效僅需40分鐘，即振動時效是熱時效工時的1/36。
2．操作繁簡程度對比：熱時效要起吊、運輸、裝爐、加熱、出爐、再運輸、再起吊等一系列繁瑣過程，而振動時效可在原焊接場地進行，沒有客觀條件等不利因素影響。
3．能源消耗對比：熱時效僅燒柴油費就需4620元（一個車架需用三噸柴油，1540元/t×3t=4620元不考慮鼓風機用電費用）。
振動時效用電費僅為0.16元（0.3元/千瓦小時×0.8千瓦×小時=0.16元）。因此，振動時效與熱時效相比，消耗能源相差懸殊。
4．設備投資費用對比：熱時效需要建窯費用為35萬元，不包括每年至少一次修窯費用。而振動時效設備一次投資費為6萬元左右。即振動時效是熱時效設備投資費用的1/6。
5．從材料性能分析：熱時效容易造成材料硬度或其它機械性能下降，還容易使構件表面脫碳，并且熱作用容易產生組織變化。振動時效可以提高構件的機械強度提高抗變形能力。
總之，振動時效處理比熱時效處理更具有機動性、靈活性和廣泛的適用性。特別是像108噸汽車車架（長=9001mm）等大型焊接構件振動時效處理更為明顯。當車架急需組裝時，振動時效可隨時在現場進行。
轉數范圍：2000 R/Min-8000 R/Min；
激振力調整范圍：0-50KN；
電機額定功率：1500W；
適宜處理工件重量：≤30噸
穩速精度：±1R/Min；
加速度量程：0-50.0g；
電機額定電流：10A；
電機額定電壓：150V；
供電電源電壓：交流220V±10%，50HZ±4%；
絕緣等級：E級；
工作條件：環境溫度：-10℃—+40℃；相對濕度：不大于80%（25℃）；

近二十年來，振動消除應力技術的研究和應用，在我國取得了飛速的發展。在此期間，經國內許多單位的共同努力，在振動時效機理、振動時效工藝技術和應用方面，取得了突破性的成果，制定了我國部關于振動時效方面的國家行業標準“共和國機械行業標準JB/T5926-2005”，指導了該項技術的應用和設備的生產，推動了該項技術在機械行業的廣泛應用。我國生產辦公室也將該項技術的推廣應用列入了“八五規劃”。
振動處理的關鍵在于消除或均化金屬構件殘余應力，而殘余應力對于焊接構件疲勞壽命的影響是嚴重的，這已在近十年來得到公認。因此作為以消除殘余應力為主要目的的振動時效技術，完全可以用來提高焊接構件的疲勞壽命。
國內外大量研究資料表明，振動時效對焊接結構件的根本作用在于“消除”殘余應力。因此國外將其稱做“振動消除應力”。焊接結構件殘余應力分布極其不均，應力剃度相當大，而振動時效一個的特點就是使高殘余應力下降，使應力分布均化，因此振動時效在“消除”焊接結構殘余應力上效果十分明顯。同時，由于殘余應力的“消除”，振動時效還可以有效地延緩斷裂裂紋的產生和降低應力腐蝕開裂。
回轉臂是連鑄機上的主要部件。上海重礦連鑄技術工程有限公司生產的回轉臂主要部分是復雜板焊接梁，其結構如圖1。焊后有較高的焊接殘余應力，由此引起焊后工件變形。一般焊接時為滿足圖紙尺寸要求，加一些工藝板，控制工件尺寸焊接后必須進行去應力，去應力后拆除工藝板，合適的去應力工藝可以保證工件不變形，一般去應力采用熱處理工藝，這種方法耗資高、工期長。經研究，此次采用振動消除應力工藝，實驗證明，振動后去除工藝板，完全滿足了工件尺寸要求，效果良好。
二、振動時效工藝實驗
1．振動時效：根據工件的結構特點，采用四點支撐，激振點在A處，拾振點選在B處，具體位置見圖1。振動所使用的設備是上海樂展電器有限公司有限公司生產VSRDS-08型振動時效裝置。這種設備有良好的使用性能，并可在振動的同時繪制幅頻曲線，可觀察振動效果。其曲線如圖2。
2．殘余應力測試：為觀察振動時效效果，在振動后選主要焊縫處18點用盲孔松弛法測試了殘余應力，測點位置標在圖1。因?yàn)楣て诰o張，此次沒有測試焊前的殘余應力。根據以往其它單位的數據做參考，這種材料焊后焊縫中心殘余應力，以σ1在190MPa左右，這樣就可以計算工件振后的主應力的下降率。測試的振后的殘余應力結果列在表2中。
三、結果分析
1．振后去除工藝板，工件沒有變形，說明振動時效效果良好；
2．工件的焊縫比較復雜，可能出現低應力，甚至出現壓應力，如17、18點的數據；
3．表1中除去3、6、17、18點，取14點的平均值94MPa，用190MPa計算工件振后σ1，下降率為51%是一個很好的效果。
四、結論
綜上所論，首先振動時效滿足了工件尺寸要求，其次振后殘余應力主應力平均下降可達51%，大大滿足了JB/T5926-2005標準要求。說明回轉臂一類工件采用振動時效去應力，效果良好，工藝可行。
轉數范圍：2000 R/Min-8000 R/Min；
激振力調整范圍：0-50KN；
電機額定功率：1500W；
適宜處理工件重量：≤30噸
穩速精度：±1R/Min；
加速度量程：0-50.0g；
電機額定電流：10A；
電機額定電壓：150V；
供電電源電壓：交流220V±10%，50HZ±4%；
絕緣等級：E級；
工作條件：環境溫度：-10℃—+40℃；相對濕度：不大于80%（25℃）；
主要技術參數
轉數范圍：2000 R/Min-8000 R/Min；
激振力調整范圍：0-50KN；
電機額定功率：1500W；
適宜處理工件重量：≤30噸
穩速精度：±1R/Min；
加速度量程：0-50.0g；
電機額定電流：80A；
電機額定電壓：2000V；
供電電源電壓：交流220V±10%，50HZ±4%；
絕緣等級：E級；
工作條件：環境溫度：-10℃—+40℃；相對濕度：不大于80%（25℃）；
