振動時效技術已在我國推廣了十幾年，且一直作為六五、七五、八五重點推廣項目，二000年又被國家經貿委列為重點節能推廣項目，振動時效技術在包括機床、冶金、礦山、航空、航天、軍工、輕工、電力、紡織、風機、建筑、造紙等機械制造業得二千多家企業中被使用。為了更快、更好的將振動時效技術納入工廠正規的工藝文件，使各部門有章可循、有據可查，我們?cè)诒菊聦⒅氐卣勔徽務駝?dòng)時效技術文件的編制問題。
§9—1振動時效工藝原則
振動時效工藝守則是指導對振動時效技術應用及檢查的總的原則，它應包括以下幾個方面的內容。
一、總則部分：它包含制定本守則的目的幾使用范圍。
二、生產前的準備：它包括對設備的檢查、儀器的導線連接、工作場地的定制管理等。
三、預分析：根據工件的形狀，分析可能出現的振型，以指導操作人員正確的對工件的支撐及激振器和傳感器的裝卡。
四、試振：它包括初步測試工件的固有頻率和驗證第三部分所做出的分析是否正確，如果預測分析與實際有所差別，應通過這步工作調整過來。在這部分還包括主振頻率、激振力、振動時間的確定。
五、振動處理過程：包括振動處理全過程的操作程序和各程序的確定原則。
六、質量管理制度：包括時效效果的檢驗方法及檢驗方式。
七、儀器的保養與維護。

振動時效設備的構造原理
振動時效技術應用需要有專門的振動時效設備，振動時效設備大體上由控制器，激振器，傳感器等三部分組成。
一、控制器：控制器是振動時效裝置的心臟，它的主要功能是控制激振器上的電動機按操作者得指令要求運轉，并吧測得的有關數據給予顯示和打印，控制器的技術指標代表著整體設備的水平。
控制器一般由CPU板、控制板、硬件、顯示板和打印機等組成。原有的控制器一般是通過大量的電子元件之間的控制實現控制器的基本功能，
二、激振器：激振器是振動時效裝置的執行部分，對于構件的振動時效處理，就是通過激振器來完成的。激振器主要有調速電機、偏心塊和偏心箱組成，電機的轉速及升降的速度是由控制器來控制的，電機帶動偏心兩可調的偏心塊運轉，產生一定的周期激振力，激振力通過偏心箱作用在被時效的工件上，以實現對工作的振動時效處理。
三、傳感器：傳感器是用來測試工件的振動情況的，它將工件的實際振動變成電信號傳輸給微機處理，幫助微機實現對工件的振動監視。
HK系列振動時效裝置是根據十多年的振動時效實際工作經驗，并對包括美國馬丁公司產品在內的多種振動時效裝置的實際長期使用、摸索、研究后，結合建偉成熟的振動時效理論及工藝研究而研制成功的具有全自動專家系統控制體系的振動時效裝置，它與現有的振動時效裝置相比，突出的優點是：
1.控制其中的專家系統會自動地確定振動時效工藝參數，如果是操作者自己選擇參數，當參數不合適時，控制器會自動關機，并告知不合適的原因，指示您再調整。
2.對振動處理的數據及曲線，微機先記憶起來，然后按操作者的需求方式給予打印。
3.由于采用的是軟件控制，所以控制器不僅具有可編程功能，而且電子元件個數大大減少，故障率極低，又由于采用的插板式結構，即使一般人員維修起來也特別方便。
4.由于激振器各部分是經過嚴格挑選的，所以其可靠性大大提高。
5. 一臺控制器各可控制多種規格的激振器。
6.時效過程中動態檢測工件應力的消除情況，做到適時停機。

岔管振動時效處理效果評定
從振動時效A~t曲線及振前、振后A~f曲線對比可以看到：A~t曲線升高后降低然后變平；振后A~f曲線較振前峰值頻率左移（5195r/min左移至5170r/min），帶寬明顯變窄，根據JB/T5926—91《振動時效工藝參數選擇及技術要求》中4.1.2條判定，該工件通過振動時效已取得了較好的效應效果。
4 結語
白水坑水電站已于2003年6月順利正式并網發電，壓力輸水系統運行正常。本次的鋼岔管振動時效消除應力處理結果，通過比照有關振動時效處理標準，并對處理后所有焊縫進行超聲波探傷，證明振動時效技術在降低及均化至消除岔管殘余應力方面，是一種簡便、有效、節能（無需燃煤）、快捷的先進工藝，無運輸問題，不受工件尺寸、重量、結構、場地的限制，十分值得應用與推廣。
振動時效工藝技術在水工金屬結構、水力機械制造行業已有較多的應用，并在水輪發電機組構件中取得了明顯成效。隨著越來越多鋼岔管的使用，這項技術將越來越體現其應用價值。但振動時效工藝處理結果，是根據國家標準對照振動時效處理曲線及圖形來判定效果，雖可靠但沒有量化指標。為了更為直觀地反映殘余應力的降低、均化以及消除情況，建議制定振動時效工藝方案時，增加振前、振后對殘余應力進行測試的內容。這一措施是切實可行的。
參考文獻
[1] JB/T5926—91，振動時效工藝參數選擇及技術要求[S].
[2] DI5017—93，壓力鋼管制造安裝及驗收規范[S].
[3] 全國振動時效技術推廣中心。全國振動時效技術（VSR）論文集[C].
轉數范圍：2000 R/Min-8000 R/Min；
激振力調整范圍：0-50KN；
電機額定功率：1500W；
適宜處理工件重量：≤30噸
穩速精度：±1R/Min；
加速度量程：0-50.0g；
電機額定電流：10A；
電機額定電壓：150V；
供電電源電壓：交流220V±10%，50HZ±4%；
絕緣等級：E級；
工作條件：環境溫度：-10℃—+40℃；相對濕度：不大于80%（25℃）；

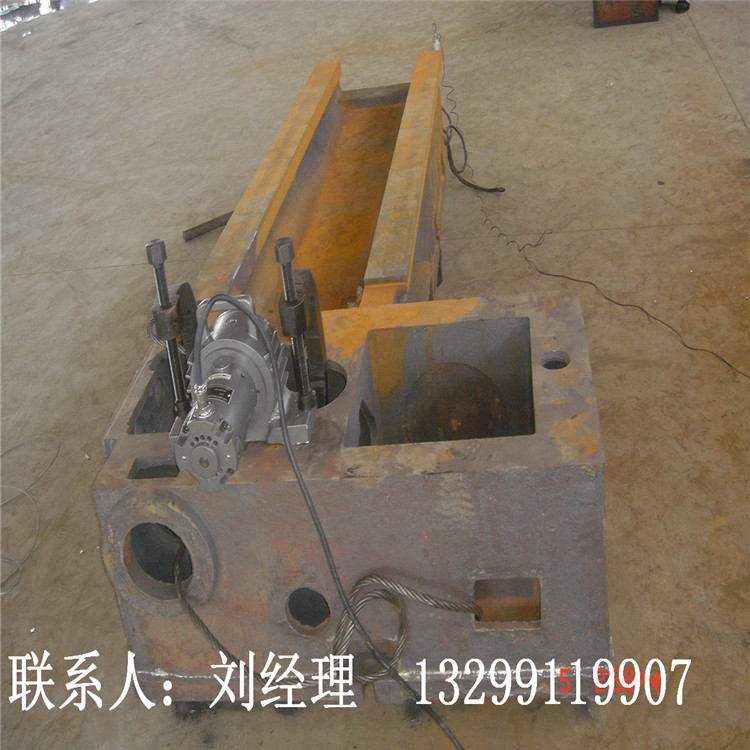

底座振動時效處理
1．振動時效處理
a．主振：根據工件的結構特點采用四點支撐，激振點、拾振點具體位置見照片3。采用手動處理，激振頻率4670RPM/min，時效時間30分鐘，偏心檔位8檔。
b．振動：原支撐不變，激振點、拾振點旋轉90°，采用手動處理，激振頻率4720RPM/min，時效時間30分鐘，偏心檔位不變。
2．殘余應力檢測：為了驗證振動時效效果，對構振前振后焊接殘余應力測試。測試方法選用盲孔松弛法，測點選擇14點測點分布見圖3，測試結果列在表二中。
表二 底座振動時效測試數據表 單位：MPa
點號 δ1 δ2
振前 振后 消除率 振前 振后 消除率
1 280.90 201.72 -28.19 16.48 6.88 -58.27
2 227.86 153.40 -44.79 81.74 41.93 -48.71
3 431.62 221.26 -48.74 262.16 64.54 -75.38
4
5 171.13 115.28 -32.63 9.62 2.41 74.89
6 251.44 136.90 -45.55 111.71 52.38 -53.11
7 200.82 163.27 -18.70 9.10 5.34 -41.35
8 137.92 96.80 -29.81 31.01 24.73 -20.26
9 130.67 95.86 -26.64 12.64 7.02 -44.46
10 187.61 128.43 -31.54 61.64 28.73 -53.39
11 242.37 145.12 -40.13 33.36 25.98 -22.11
12 240.76 151.70 -36.99 250.62 62.19 -75.19
13 213.33 104.40 -51.06 51.38 33.24 -35.30
14 179.57 131.41 -26.82 55.97 30.83 -44.91
平均應力 226.62 141.96 -35.51 75.95 29.71 -49.79
注：測點4應變片損壞
3．結果分析
從測試數據上看，振前平均主應力為226.62MPa，振后平均主應力為141.96MPa，降率為-35.51%。且均化較好。
4．結論
本次工藝處理，殘余應力下降率為-35.51%。且均化較好。完全滿足了國家行業標準JB/T5926-2005標準要求。說明連鑄機底座工件采用振動時效去應力，效果較好，工藝可行
轉數范圍：2000 R/Min-8000 R/Min；
激振力調整范圍：0-50KN；
電機額定功率：1500W；
適宜處理工件重量：≤30噸
穩速精度：±1R/Min；
加速度量程：0-50.0g；
電機額定電流：10A；
電機額定電壓：150V；
供電電源電壓：交流220V±10%，50HZ±4%；
絕緣等級：E級；
工作條件：環境溫度：-10℃—+40℃；相對濕度：不大于80%（25℃）；
