振動時效的原理
國內外大量的應用實例證明，振動時效對消除和均化殘余應力，穩定工件的尺寸精度具有良好的作用。同時對振動時效的機理也做了大量的研究和探討。
從宏觀角度分析，振動時效使零件產生塑性變形，降低和均化殘余應力并提高材料的抗變形能力，無意識導致零件尺寸精度穩定的基本原因。從分析殘余應力松弛和零件變形中可知，殘余應力的存在及其不穩定性造成了應力松弛和再分布，使零件發生塑性變形。故通常采用熱時效方法以消除和降低殘余應力，特別是危險的峰值應力。振動時效同樣可以降低殘余應力。零件在振動處理后殘余應力通?？山档?0~55﹪，同時也使峰值應力降低，使應力分布均勻化。
除殘余應力值外，決定零件尺寸穩定性的另一種重要因素是松弛剛性，或零件的抗變形能力。
有時雖然零件具有較大的殘余應力，但因其抗變形能力強，而不致造成大的變形。在這一方面，振動時效同樣表現出明顯的作用。由振動時效的加載實驗結果可知，振動時效件的抗變形能力不僅高于未經時效的零件，也高于經熱時效處理的零件。通過振動而使材料得到強化，使零件的尺寸精度達到穩定。
從微觀方面分析，振動時效可視為一種以循環載荷的形式施加于零件上的一種附加動應力。眾所周知，工程上采用的材料都不是理想的彈性體，其內部存在著不同類型的微觀缺陷。鑄鐵中更是存在著大量形狀各異的切割金屬基體得石墨。故而無論是鋼、鑄鐵或其他金屬，其中的微觀缺陷附近都存在著不同程度的應力集中。當受到振動時，施加于零件上的交變應力與零件中的殘余應力疊加。當應力疊加的結果達到一定的數值時，在應力集中嚴重的部位就會超過材料的屈服極限而發生塑性變形。這種塑性變形降低了該處殘余應力峰值，并強化了金屬機體。而后，振動又在一些應力集中較嚴重的部位上產生同樣作用，直至振動附加應力與殘余應力疊加的代數和不能引起任何部位的塑性性別為止，此時，振動便不再產生消除和均化殘余應力及強化金屬作用。上述解釋已由大量的試驗加以證明。
此外，我更主張從錯位、晶格滑移等金屬學理論上去解釋振動時效機理。其主要觀點是振動時效處理過程實際上是通過在工件的共振狀態下，給工件的每一部位（從微觀角度說是工件里的每一個微觀晶格）施加一定的動能量，如果施加的這個能量值與微觀組織本身原有的能量值（殘余應力本身是一種勢能）之和，足以克服微觀組織周圍的井勢（也可以說是對恢復平衡的束縛力），則微觀區域必然會產生塑性變形，使產生殘余應力的歪曲晶格得以慢慢地回復平衡狀態，使應力集中處地位錯得以滑移并重新釘扎，達到消除和均化殘余應力的目的。對于殘余應力集中的地方，殘余應力值較大，其微觀組織本身所具有的回復平衡狀態的勢能值也較大，所以，此處的殘余應力在震動處理過程中消除的就越多。只有從這一觀點上才能解釋通許多用種觀點所解釋不通的一些現象，比如：在振動處理過程中我們只需施加一個方向的主動應力，就能消除包括垂直主動應力方向上的所有殘余應力等

時效方法簡介
構件在冷熱加工過程中，必然產生殘余應力，因此消除殘余應力的時效工序就十分必要了，凡是能降低殘余應力，使工件尺寸精度穩定的方法都叫“時效”。主要方法有熱時效、自然時效、振動時效、靜態過載時效、熱沖擊時效等。后兩種方法應用少不再講述。
§3.1自然時效
自然時效是較古老的時效方法。它是把構件露天放置于室外，經過幾個月至幾年的風吹.日曬.雨淋和季節溫度的變化，給構件多次造成反復的溫度應力。在溫度應力形成的過載下促使殘余應力發生松弛而使尺寸精度獲得穩定。
自然時效降低的殘余應力不大，但對工件尺寸穩定性很好，原因是工件經過長時間的放置石墨及其它線缺陷附近產生應力集中，發生了塑性變松弛了應力，同時也強化了這部分基體，于是該處的松弛剛度也提高了，增加了這部分材質的抗變形能力，自然時效降低了少量殘余應力，卻提高了構件的松弛剛度，對構件的尺寸穩定性較好，方法簡單易行，但生產周期長.占用場地大，不易管理，不能及時發現構件內的缺陷，已逐漸被淘汰。

概括起來講振動時效的工藝過程分四步進行：

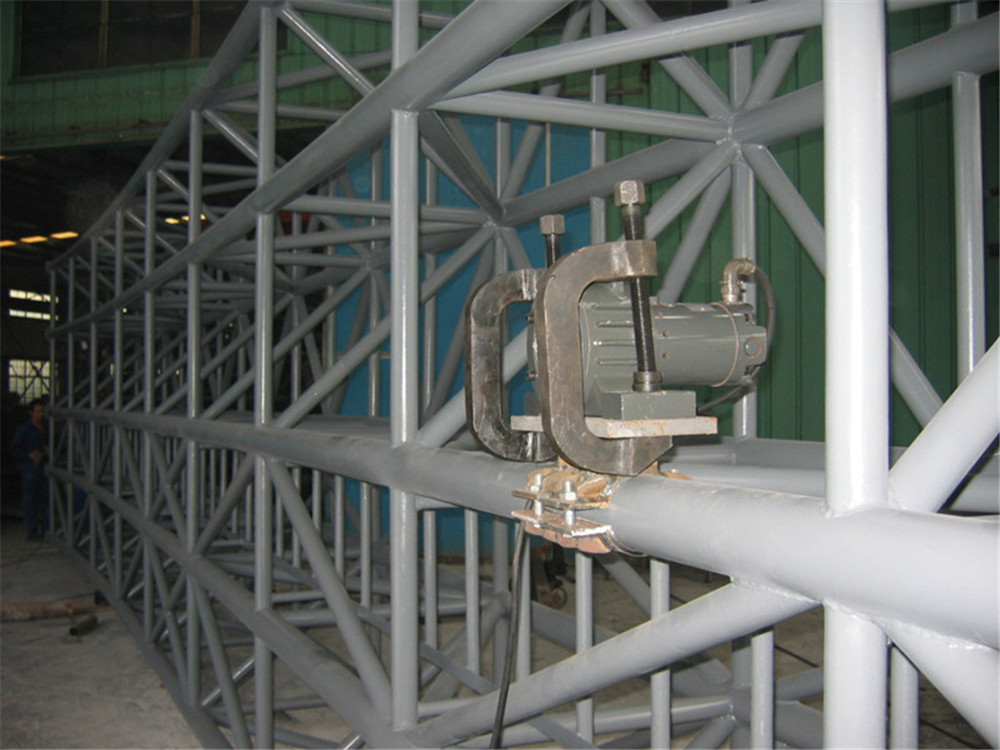

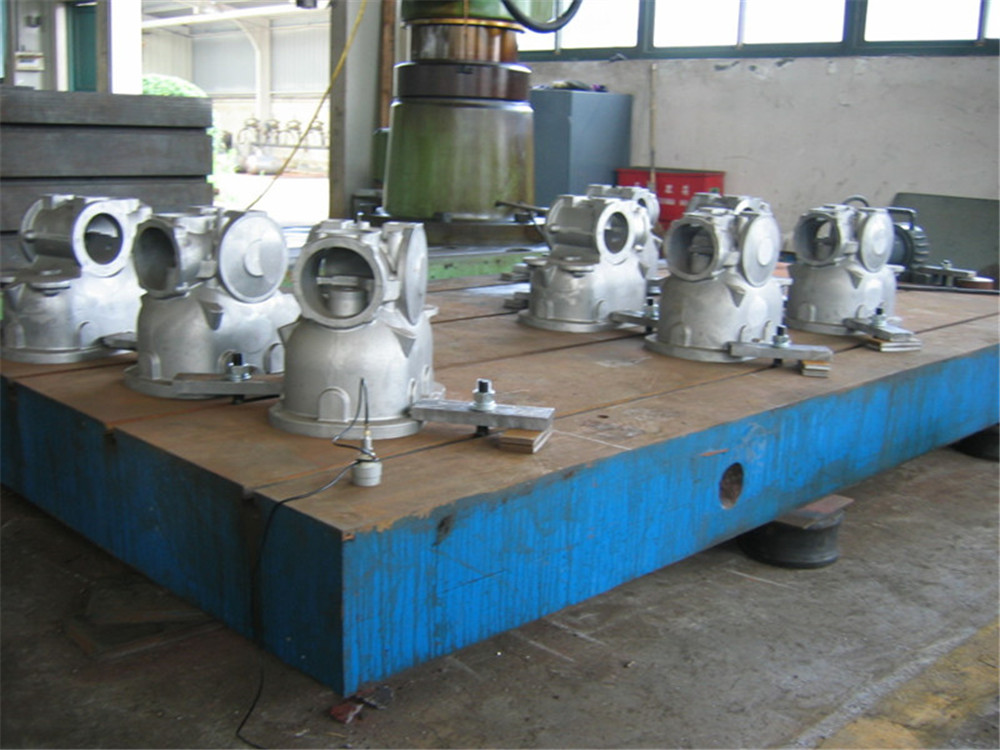

步：首先用彈性橡膠墊將要時效處理的工件在其節線附近支撐起來，并將激振器用弓形卡具卡緊在工件振動時的波峰處，將測試工件振動情況的傳感器用磁坐吸緊在工件上，并用電纜線將激振器、傳感器和控制器連接起來，這一步又稱為準備過程。
第二步：振動時效設備以掃描的方式自動檢測出被時效處理工件的固有共振頻率和應該給工件振動能量的大小，這一步又稱為振前掃描。
第三步：振動時效設備以第二步測得參數為依據自動確定出對工件進行振動處理的振動頻率，并對工件進行振動時效處理，在處理過程中隨時檢測振動參數和工件殘余應力的變化，而殘余應力不再消除時即適時停止處理過程，這一步又稱為振動處理過程。
第四步：振動處理完畢后，振動時效設備自動對被時效處理工件的參數進行再一次檢測，以便依據JB/T5926-91或JB/T10375-2002標準，對振動時效進行判定。這一步又稱為時效效果檢測過程或振后掃描。
振動時效工藝實際上是指對工件的幾個振動時效參數的確定，振動時效的幾個主要參數是：振動頻率、振動時間、動應力、工件的振型（用來確定工件的支撐位置，激振器和傳感器的裝夾位置），下面將對這幾個參數進行較為詳細的說明。
一、 振動頻率的確定
在共振狀態下，可用小的振動能量，使工件產生的振幅，得到的動應力和動能量，從而使工件中的殘余應力消除的更，工件獲得的尺寸穩定性效果更好。
振動時效中的共振狀態，是在外部激振器激振力的持續作用下，零件處于“受迫振動”時的一個特殊狀態。它的條件是激振頻率接近工件的固有頻率，這時振動特性中的振幅—頻率曲線出現一個峰值，振幅的陡然增大對振動時效產生附加動應力有利。
工件在振動時效時是一個振動體，它與其支撐用的彈性橡膠墊和激振器組成為一個振動系統，當該系統進行自由振動時，根據振動學原理，它的共振頻率僅與系統本身的質量、剛度和阻尼有關。這個頻率是由系統固有性質所決定的，稱為固有頻率。

殘余應力
§2.1殘余應力分類
在各種金屬構件加工制造過程中，構件內部不可避免地會產生殘余應力。生產過程中應力產生主要工藝分為：鑄造殘余應力、焊接殘余應力、壓力加工殘余應力、切削加工殘余應力、熱處理殘余應力、鍍層殘余應力、表面硬化處理殘余應力、校直殘余應力等。
§2.2殘余應力的產生
各種機械加工一如鑄造、切削、焊接、熱處理、裝配等都會使工件內部出現不同程度的殘余應力。從殘余應力產生的原因來講，可分成如下幾類：
1. 由于機械加工產生不均勻的塑性變形引起的殘余應力。
2. 由于溫度不均勻造成的局部熱塑性變形或相變作用引起的不均勻塑性變形而產生的殘余應力。
3. 由于裝配公差產生的殘余應力。
此外還有化學變化等多種原因都可產生殘余應力。
由于產生殘余應力的原因不同，因此構建內殘余應力的分布和良知也不相同。某點的終殘余應力的量值，是由各種原因產生的殘余應力的綜合值。
現將產生殘余應力的幾種主要原因的力學模型分述如下。
一、 機械加工引起的殘余應力
這是金屬構件在加工中易產生的殘余應力。當施加外力時，物體的一部分出現塑性變形，卸載后，塑性變形部分限制了與其相鄰部分變形的恢復，因而出現了殘余應力。
這種由局部塑性變形引起的殘余應力，在很多加工工藝中均會出現，如鍛壓、切削、冷撥、冷彎等等。這種殘余應力往往是很大的。
二、 溫度不均勻引起的殘余應力
大多數金屬都不是純彈性或純塑性材料，在冷卻過程中往往會發生塑性至彈性的轉變。以鑄鐵件和碳鋼焊接件為例；無論是鑄造和焊接均需要將構件加熱到800℃以上。加工后放在自然溫度環境中，構件都要經過這個塑性—彈性轉變溫度區間700---400℃，由于構件冷卻是從外到內的，就會產生外部成彈性溫度區間，而構件內部還處在塑性溫度區間，通俗的講就是構件外部已經固化，而內部因為繼續冷卻而收縮，構件外部不讓其收縮產生殘余應力。
