振動時效消除應力處理對金屬構件的作用
振動時效消除應力是對具有殘余應力的金屬構件進行振動處理，使構件在共振頻率下振動。由于在共振狀態下構件按一定的振型產生彈性變形而產生動應力，當這個動應力與構件上各點的殘余應力相疊加后，大于材料的屈服極限，則在該點出現局部的塑性變形，因而應力得到釋放。所以振動時效消除應力從原理上來說，就是降低構件內的殘余應力。應力降低的水平與構件內的動應力大小有關，動應力大則消除應力的效果高，動應力小，消除應力的效果也低。
振動時效消除應力既然可以降低應力，則必然可以消除或降低殘余應力對構件的影響。其作用有如下幾方面：
①降低和均化應力，消除應力集中，防止裂紋
因為振動過程中殘余應力大的點首先進入屈服，所以高應力點下降的比例大，使應力均化程度高，從而降低應力集中而防止裂紋。
②減少或防止構件變形
構件的變形是由于殘余應力特點造成的，因為殘余應力的分布和量值具有很大的隨機性，分布不均且量值差別太大，所以容易產生變化，即可變性。殘余應力的變化，必然使構件產生變形，因此在使用前或安裝前，通過振動時效消除應力使應力降低和均化，必然防止或減少變形。
③提高焊接構件的疲勞壽命，增加使用周期
通過大量的實驗和實踐證明，振動時效消除應力可提高焊件的疲勞壽命50%以上，提高使用壽命0.5~1倍。
由于振動時效消除應力的上述作用，使該項技術得到廠礦企業和國家的重視和認可，1991年制定了國家行業標準JB/T5926.91，并在1993年被國家科委批準為“科技成果重點推廣計劃”項目，在全國普遍推廣。

振動時效消除應力設備技術附件
VSR-T6Y振動時效消除應力控制器簡述：
液晶全自動控制系統是整套設備的中樞，是振動時效消除應力設備主要的組成部分。附帶工業顯示器和嵌入式打印機。工業顯示器可現實設備運行中的動態數據變化以及設備自身數據。工藝過程中的曲線變化和設備操作中出現的疑難問題也將由顯示器現實出來，用戶可得到直觀了解。經過技術人員的不斷研發改進，振動時效消除應力控制器實現了振動時效消除應力過程的全自動化，能自動確定掃頻范圍，自動選擇恰當?shù)臅r效頻率進行時效處理，自動快速和科學的檢測振動時效消除應力工藝效果。
VSR-T6Y全自動振動時效消除應力機詳細功能介紹
1、 使用簡單，操作僅需4個按鍵，容易短時間內掌握操作要領。
2、 高清晰度液晶屏幕顯示，隨時掌握時效中應力變化的動態曲線。
3、 使用功能包括：全自動、半自動、手動一體式操作程序，功能齊全。
4、 自動掃頻，自動確認時效處理效果合適與否，并給出修訂方案。
5、 如設備工作時出現異常形態，設備可自動判斷，并給出正確的使用方式。
6、 采用成熟的脈寬調頻技術，具有極強的抗干擾能力。
7、 時效處理中自動選擇時效處理點，液晶屏幕顯示曲線數據的變化，實時監測。
8、 時效處理結果曲線部分合并顯示，方便觀察各種數據。
9、 故障分析功能如：電流過載、電壓過載、轉速頻率信號故障、線路連接等問題，液晶屏幕會給出清晰問題解決方案，方便使用。
10. 高速熱敏打印機，可打印曲線數據，方便存檔。
VSR-T6Y振動時效消除應力 激振器功率及處理范圍參數選擇
簡介：激振器是工件共振的共振源，激振器的好壞關系到整套設備的使用壽命，我公司的激振器均采用稀土永磁高速直流激振器，這種激振器具有良好的啟動性和調速性，控制電路穩定具有較大的轉矩，通過PWM脈寬調制技術在0-8000r/min的轉速范圍內，可輕松將轉速精度控制在±1rpm的范圍，激振器使用高強度合金材料制造，重量輕，便于搬運操作，激振器的軸承使用了防止跑外圈結構，經久耐用，且安全性更高。激振器內連接導線采用特殊結構，能夠在高頻率共振工作狀態下長期使用。
特性：稀土永磁激振器，原裝偏心箱，穩速精度±0.5--±1r/min，5-50KN可選，發熱量小、持久耐用，使用壽命長等優點。
振動時效消除應力激振器技術參數
轉數范圍：1000 R/Min-8000 R/Min；
激振力調整范圍：0-15KN；
電機額定功率：1200W；
適宜處理工件重量：≤10噸
穩速精度：±1R/Min；
加速度量程：0～199.9（m/s2）；
電機額定電流：12A；
電機額定電壓：100V；
供電電源電壓：交流220V±10%，50HZ±4%；
絕緣等級：E級；
工作條件：環境溫度：-10℃—+40℃；相對濕度：不大于80%（25℃）；
VSR-T6Y振動時效消除應力機配件
序號 名稱 數量
1 JG-T6Y控制器 1臺
2 JG-T6Y 激振器 1臺
3 JG-T6Y 傳感器 1只
4 橡膠墊 4個
5 卡具 2只
6 其他附件 1套
VSR-T6Y振動時效消除應力機 配套清單明細
序號 產品名稱 單位 數量 備注
1 振動消除應力設備主機 臺 1
2 激振器 臺 1
3 傳感器 只 1
4 橡皮墊 只 4
5 彈簧鋼卡具 只 2
6 測速裝置 套 2
7 激振器檔位調節工具 個 2
8 屏蔽線 根 1
9 電源線 根 1
10 熱敏打印紙 卷 2
11 培訓資料 套 1
12 保險管 只 6
13 碳刷 付 1


振動時效消除應力系統配置
C型卡具 我們采用45號彈簧鋼鑄造而成，增加其內在韌性、剛度，提高使用壽命。開口尺寸200mm。
激振器 電機采用技術，是國內采用內缸套外鋁合金復合機殼技術，電機具有功率大、重量輕、散熱快、功耗小，可靠性高、防振等特點的永磁無槽直流電機。
偏心箱采用鋁合金外殼，高碳鋼偏心塊精密組合而成；整機重量輕，人性化易安裝；高碳鋼偏心耐磨損、力量大、壽命長；偏心無極可調，調節范圍寬，激振力可滿足于從幾公斤到三百噸構件的時效處理，真正做到一機多能，從而降低客戶的投資成本；
采用電磁計數器，計數精確到0.1%，電磁計數器安全耐用，相對于光耦計數可以有效的防止電機在時效處理過程中產生抖動而影響計數不準確及電流過高燒壞計數器等。
激振器內置四個軸承，兩個大軸承選用德國FAG原裝進口的高速防振軸承，兩個小軸承選用日本NSK原裝進口的調心滾子軸承，承載能力大，剛性好，有效的保證電機的工作時間長，延長使用壽命；
熱敏繪圖儀 該儀器采用目前國際上先進的熱敏打印機機芯，外型美觀，操作簡單，自動記錄振動時效消除應力處理參數，并在同一坐標系內打印出處理前、后應力參數圖形，應力參數對比直觀，圖形精確可靠，便于存檔，是目前市場同類產品無法比擬的繪圖打印紀錄設備。

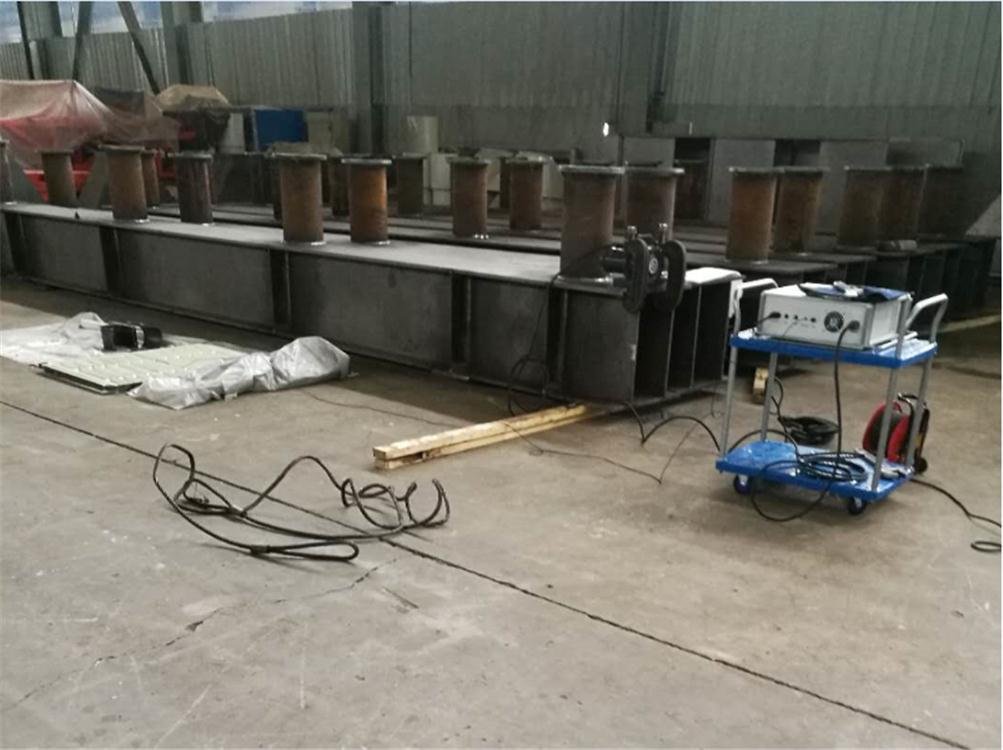

移動操作臺 使用移動操作臺可以快速的將設備安裝到工廠任何地方進行時效，大大節約了設備來回搬運時間，同時大大提高工作效率。
橡膠墊 用于支撐工件，減少能量消耗，保障振動效果。選用順丁橡膠作為基本材質，經硫化處理將具有塑性的半成品制成高彈性，適用于振動時效消除應力設備的終產品。順丁橡膠具有耐寒性、耐磨性和韌性強、彈性好，動負荷下發熱少，耐老化性等特點。
拾振器 設備采用國家實驗室級振動加速度傳感器，優質屏蔽線，靈敏度高，抗干擾性強。

近年來我公司整合振動時效消除應力不同設備優點，運用計算機技術，將頻譜分析時效與傳統的亞共振時效，該設備具備融合在一體，克服了兩種振動時效消除應力軟件兼容問題，充分利用WindowsXP操作系統，創造了頻譜諧波時效、經典振動時效消除應力、傳統振動時效消除應力于一身的全功能神力VSR-100振動時效消除應力裝置，時效功能實現模塊化，根據不同工件選用不同時效模式。實現了振動時效消除應力領域革命性的變化，使振動時效消除應力優勢超過傳統熱時效成為現實，把振動時效消除應力技術做到了。
功能特點;
（1）頻譜諧波時效
l 主機采用高強度機箱，確保主機及技術資料安全；
l 先進的頻譜諧波分析技術，輔以動應力動態跟蹤技術，通過計算機高速優化計算，自動給出時效處理方案；
l 從幾十種諧波頻率信號中自動優化出10個優頻率，按照低頻、高振幅加權優化排序出前5個頻率進行自動時效，后5種諧波頻率備用，條件特殊的工件可選10個頻率全部時效；
l 振動頻率在6000rpm以下，噪音低；
l 多振型、多維振動消除應力，效果優于熱時效；
l 支持WindowsXP操作系統，海量存儲工藝文件，USB數據輸出，可以在其他PC機上編輯、打印時效文件；
l 大屏幕真彩液晶顯示，時效參數圖形化處理，人機對話直觀，操作簡單；
l 任意調整已處理工件工藝參數，動態演示已存曲線處理過程；
l 內存設備操作手冊，方便操作人員調閱；
l 智能化監控時效加速度、電流等參數，誤操作情況下，停機自動（保護）提示，輸出屏幕給出事故原因，給出處理辦法。
（2）經典振動時效消除應力功能
采用高清晰、高亮度、真彩大屏幕液晶顯示終端，工藝參數、特性曲線動態跟蹤顯示，可同時觀察曲線的變化情況；
l 全程參數跟蹤 監控
在時效處理過程中，可對時效處理曲線變化實時監測，可以方便快捷的隨時掌控時效處理的全過程。
l 全自動時效
在構件共振區域內，對系統參數范圍內的振峰按工藝要求進行自動分析優化處理，對采集的信號自動進行分析處理，自動制定振動時效消除應力工藝方案，無需人工輸入?yún)?shù)及無需調整時效系統分配位置，可“一鍵”完成對工件時效處理。
l 時效參數精度在線調整
在時效處理過程中，通過液晶顯示屏可以實時觀測出振動頻率隨時間的變化曲線，可以根據曲線及電流等參數的變化，對共振頻率及時效時間進行在線精度調整，使工件處于的時效狀態，能更好的消除或均化工件內部的殘余應力，做到人機結合。
l 多峰預置振動時效消除應力
對系統掃頻范圍內的諧振峰按工藝要求，升序、降序和任意排序預置，分別對各諧振峰進行時效處理，可設定掃頻范圍，對各諧振峰可任意設定和預置時間，并可根據工藝要求進
